5EN-DC アーキテクチャ下の G ワイヤレス ベアラ

5G導入の初期段階, コストを削減し、サービスを迅速に開発するため, ほとんどの通信事業者は非独立ネットワーキングを選択します (NSA) モード. 5Gコアネットワークのコストと成熟度のため, 5NSAモードのG基地局は4Gコアネットワークに優先的にアクセスします (EPC). したがって, オプション 3 シリーズ (オプション 3x) 5Gの初期段階でeMBBサービスを導入するための最初の選択肢です.

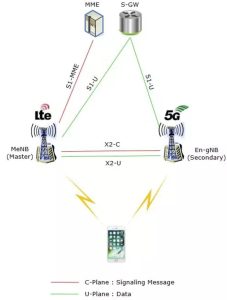

上図のオプション 3x のアーキテクチャ図, 赤い線はコントロール プレーンを表します (C プレーン), 制御シグナリングを送信するために使用されます. 以下のような特徴を持っています:

4G 基地局とコア ネットワークの間には、S1-MME と呼ばれるコントロール プレーン リンクがあります。;

5G 基地局には、コア ネットワークへの直接のコントロール プレーン リンクがありません。;

4G 基地局と 5G 基地局の間には、X2-C と呼ばれるコントロール プレーン リンクがあります。;

4G 基地局は、コントロール プレーンのアンカー ポイントとして 4G コア ネットワークに接続され、すべてのコントロール プレーンの機能を引き受けます。, したがって、それはとも呼ばれます “マスターノード。” 5G基地局はコントロールプレーン機能を担わない, コア ネットワークのコントロール プレーンとのやり取りは 4G に完全に依存しています。, だからそれはと呼ばれます “セカンダリノード。”

図の緑色の線はユーザープレーンを表します (Uプレーン), ユーザーデータを送信するために使用されます. 以下のような特徴を持っています:

4G 基地局と 5G 基地局の間には X2-U と呼ばれるユーザー プレーン リンクがあります;

4G 基地局と 5G 基地局の両方に、コア ネットワークへの S1-U ユーザー プレーン リンクがあります。.

要約すれば, オプション 3 シリーズ アーキテクチャは、プライマリ ノードとして 4G、セカンダリ ノードとして 5G を使用するデュアル接続です。, したがってEN-DCとも呼ばれます (EUTRA-NR デュアル接続). このような二重接続アーキテクチャでは, 携帯電話には、4G または 5G 基地局を介してコア ネットワークに到達するための 2 つのパスがあります. それで, データがどのパスを取るべきか? がある 3 選択肢:

4Gに行く!

5Gへ!

二重接続じゃないですか, つまり、4Gと5Gの両方が同時に行われます!

上記の「パス」という言葉には、専門用語で「パス」という用語があります。 “ベアリング” このシナリオでは, 携帯電話にサービスを提供し、サービスを担う論理パスを意味します。. 異なるネットワーク要素間の接続パスの長さが異なる, 対応するベアラー名も異なります. それで, ここで言及されている担い手はどこですか, どの 2 つのネットワーク要素が接続されているか?

上の図に示すように, 私たちは 4G と 5G が携帯電話にデータをどのように配信するかに関心があるからです。 (UE) 無線インターフェース経由で, ここでのベアラーとは、特に携帯電話と 4G/5G 基地局間の無線ベアラーを指します。.

一般的に, マスターノードとしての 4G 基地局は、複数の異なる周波数ポイントを使用して多層セルのネットワークを形成します. これらのセルは、コントロール プレーンのアンカー ポイントとして使用できます。. したがって, これらの 4G セルは総称してマスター セル グループと呼ばれます (MCG: マスターセルグループ). グループ), その上に確立された無線データ ベアラーは MCG ベアラーと呼ばれます, オプションに対応するもの 1: 4G パスのみを使用する.

それに応じて, 複数の 5G セルがセカンダリ セル グループを形成する (SCG: 二次細胞グループ), その上に確立された無線データ ベアラーは SCG ベアラーと呼ばれます, オプションに対応するもの 2: 5G パスを選択する.

オプションの場合 3, MCG と SCG は、エア インターフェイス データを 2 つのベアラーに分割するために協力する必要があります。, したがって、それはスプリットベアラーと呼ばれます. それで、これはどこで行われたのですか “担ぎ手” “スプリット”?

初め, エアインターフェイスプロトコルスタックを見てみましょう. 5Gと4Gは似ています, どちらにも PDCP の処理が含まれます, RLC, マック, およびPHY層. の “スプリット” そして “収束” スプリットベアラーのは PDCP 層によって処理されます.

ダウンリンク データは PDCP 層から始まり、4G および 5G の RLC/MAC/PHY 層に送信されて独立して処理されます。. ついに, 携帯電話は 4G と 5G の両方のデータを同時に受信します. アップリンクにも同じことが当てはまります, しかし反対方向に. 2 チャネルのデータが携帯電話から 4G および 5G 基地局に送信されます, その後、それぞれの PHY/MAC/RLC 層によって処理されます。, そして最後にPDCP層でマージされる.

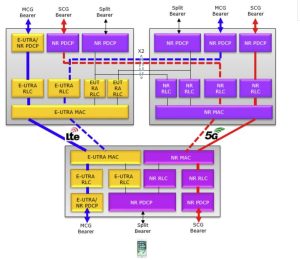

上の図に示すように, for MCG bearers, regardless of whether the PDCP layer is 4G (E-UTRA) or 5G (NR), it will be transferred to the RLC/MAC/PHY layer of the 4G base station for processing, which means that the MCG bearer is based on 4G; それに応じて, for the SCG bearer, the entire PDCP/RLC/MAC/PHY is processed by the 5G module, which means that the SCG bearer is based on 5G; ついに, for the split bearer, the data is split into two paths from the PDCP layer of 5G NR, and then to the RLC/MAC/PHY layer of 4G and 5G for processing.
