Նկարագրություն
GYFTA Non-armored Cable is Non-metallic Strength Member Non-armored Cable complying with Standard YD/T 901-2001as well as IEC 60794-1.
GYFTA Non-armored Cable Product Overview
GYFTA optical cable adopts a loose tube stranded structure, the optical fiber is sheathed in a loose tube made of high modulus polyester material, and the tube is filled with waterproof compound. The loose tube (and filling rope) is twisted around the non-metallic central reinforcement core (FRP) to form a compact cable core, and the gaps in the cable core are filled with water-blocking grease. The outer aluminum armor of the cable core is longitudinally wrapped, and then a polyethylene sheath is extruded. GYFTS is the same structure as GYFTA, այն է, the aluminum armor is replaced with a double-sided coated steel strip.
Optical fiber communication is one of the important ways of modern information transmission. It has the advantages of large capacity, long relay distance, good confidentiality, free from electromagnetic interference and saving copper.
A fiber optic cable is a communication cable consisting of two or more glass or plastic fiber cores that are located within a protective cladding and covered by a plastic PVC outer sleeve. Signal transmission along internal optical fibers generally uses infrared.

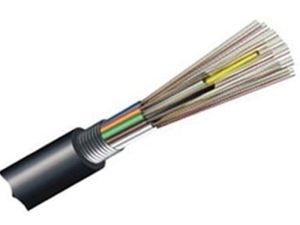

GYFTA Non-armored Cable Product Pictures
GYFTA Non-armored Cable Product Specifications
| Գ.652 | Գ.655 | 50/125μm | 62.5/125μm | ||
| Թուլացում (+20℃) | @850 նմ | ≤3,0 դԲ/կմ | ≤3,0 դԲ/կմ | ||
| @1300 նմ | ≤1,0 դԲ/կմ | ≤1,0 դԲ/կմ | |||
| @1310 նմ | ≤0,36 դԲ/կմ | ≤0,40 դԲ/կմ | |||
| @1550 նմ | ≤0,22 դԲ/կմ | ≤0,23 դԲ/կմ | |||
| Թողունակություն (Ա դաս) | @850 նմ | ≥500 ՄՀց·կմ | ≥200 ՄՀց·կմ | ||
| @1300 նմ | ≥1000 ՄՀց·կմ | ≥600 ՄՀց·կմ | |||
| Թվային բացվածք | 0.200±0,015NA | 0.275±0,015NA | |||
| Մալուխի անջատման ալիքի երկարությունը | ≤1260 նմ | ≤1480 նմ | |||
| Մալուխի տեսակը | Մանրաթելերի հաշվարկ | Խողովակներ | Լցոնիչներ | Մալուխի տրամագիծը մմ | Մալուխի քաշը կգ/կմ | Առաձգական ամրություն Երկար/կարճաժամկետ Ն | Crush Resistance Long/Short Term N/100mm | Bending Radius Static/Dynamic |
| GYFTA-2~6 | 2~ 6 | 1 | 5 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-8~12 | 8~ 12 | 2 | 4 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-14~18 | 14~ 18 | 3 | 3 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-20~24 | 20~ 24 | 4 | 2 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-26~30 | 26~ 30 | 5 | 1 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-32~36 | 32~ 36 | 6 | 0 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D |
| GYFTA-2~12 | 2~ 12 | 1 | 5 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA-14~24 | 14~ 24 | 2 | 4 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA-26~36 | 26~ 36 | 3 | 3 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA-38~48 | 38~ 48 | 4 | 2 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA-50~60 | 50~ 60 | 5 | 1 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA-62~72 | 62~ 72 | 6 | 0 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D |
| GYFTA-2~6 | 2~ 6 | 1 | 7 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-8~12 | 8~ 12 | 2 | 6 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-14~18 | 14~ 18 | 3 | 5 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-20~24 | 20~ 24 | 4 | 4 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-26~30 | 26~ 30 | 5 | 3 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-32~36 | 32~ 36 | 6 | 2 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-38~42 | 38~ 42 | 7 | 1 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-44~48 | 44~ 48 | 8 | 0 | 12.8 | 140 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-50~60 | 50~ 60 | 5 | 3 | 14.8 | 176 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-62~72 | 62~ 72 | 6 | 2 | 14.8 | 176 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-74~84 | 74~ 84 | 7 | 1 | 14.8 | 176 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-86~96 | 86~ 96 | 8 | 0 | 14.8 | 176 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-98~108 | 98~ 108 | 9 | 1 | 17.1 | 226 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-110~120 | 110~ 120 | 10 | 0 | 17.1 | 226 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-122~132 | 122~132 | 11 | 1 | 19.2 | 279 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTA-134~144 | 134~144 | 12 | 0 | 19.2 | 279 | 1000/3000 | 300/1000 | 10D/20D |
GYFTA Non-armored Cable Product Features
- Loose tube filling compound
- 100% cable core filling
- APL moisture barrier
- PE sheath protects cable from ultraviolet radiation
- The following measures are taken to ensure the cable watertight
- Single Fiber Reinforced Plastic as the central strength member
- Լավ մեխանիկական և ջերմաստիճանային կատարում
- Բարձր ամրության չամրացված խողովակ, որը հիդրոլիզի դիմացկուն է
- Special tube filling compound ensure a critical protection of fiber
- Specially designed compact structure is good at preventing loose tubes from shrinking
