시스코 QSFP-100G-LR4-S= SFP

설명

Cisco QSFP-100G-LR4-S= SFP series firstly give users a variety of low-power and high-density 100 Gigabit Ethernet connectivity choices for data center, 고성능 컴퓨팅 네트워크, enterprise core, and distribution layers, and also service provider applications. The QSFP-100G modules are therefore new generation of 100G transceiver modules solution based on QSFP (Quad Small Form-Factor Pluggable) 폼 팩터.

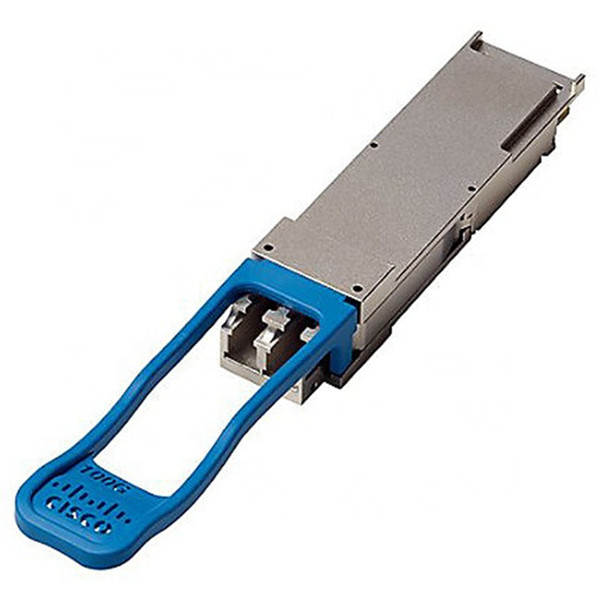

Cisco QSFP-100G-LR4-S= SFP Product Picture



Cisco QSFP-100G-LR4-S= SFP Product further Feature

then, here are a few features for this module.

1， IEEE 802.3bm을 준수하는 고속 전기 인터페이스

2， 해당되는 경우 다른 IEEE 호환 100GBASE 인터페이스와 상호 운용 가능

3, ， Hot-swappable input/output device plugging into a 100G Gigabit Ethernet Cisco QSFP port

4, 뛰어난 성능을 위해 Cisco QSFP-100G 포트에서 인증 및 테스트를 거쳤습니다., 품질, 신뢰성

Cisco QSFP-100G-LR4-S= SFP Product Specification

Then, Cisco QSFP 관련 데이터시트를 살펴보겠습니다.

모델	생산 설명	커넥터 유형
QSFP-100G-LR4-S	100GBASE LR4 QSFP 송수신기, LC, 10SMF를 통한 km	LC
QSFP-100G-SR4-S	100GBASE SR4 QSFP 송수신기, MPO, 100OM4 MMF를 통한 m	MPO-12 (12 섬유)
QSFP-40/100-SRBD	100G 및 40GBASE SR-BiDi QSFP 송수신기, LC, 100m OM4 MMF	LC
QSFP-100G-ER4L-S	100GBASE QSFP 송수신기, 25-40SMF를 통한 KM 도달, 이중 LC	LC
QSFP-100G-CWDM4-S	100GBASE CWDM4 QSFP 송수신기, LC, 2SMF를 통한 km	LC
QSFP-100G-PSM4-S	100GBASE PSM4 QSFP 송수신기, MPO, 500SMF를 통한 m	MPO-12 (12 섬유)
QSFP-100G-SM-SR	100GBASE CWDM4 Lite QSFP 송수신기, 2SMF를 통한 km, 10-60씨	LC
QSFP-100G-CU	100GBASE-CR4 패시브 구리 케이블
(1중, 2중, 3중, 5중)
QSFP-4SFP25G-CU	100GBASE QSFP - 4xSFP25G 패시브 구리 스플리터 케이블
(1중, 2중, 3중, 5중)
QSFP-100G-AOC	100GBASE QSFP 활성 광케이블
(1중, 2중, 3중, 5중, 7중, 10중, 15중, 20중, 25중, 30중)

무엇보다, 주문 정보는 다음과 같습니다

QSFP-100G-LR4-S

시스코 100GBASE-LR4 QSFP 트랜시버, LC, 10SMF를 통한 km

추가적으로, 다음은 폼 팩터가 다른 다른 100G 모듈입니다.

시스코 QSFP-100G-PSM4-S

Cisco QSFP-100G-PSM4-S 모듈은 최대 링크 길이를 지원합니다. 500 MPO 커넥터가 있는 SMF를 통한 미터. 그만큼 100 기가비트 이더넷 신호가 전달됩니다. 12-MPO 다중 광섬유 커넥터로 종단 처리된 광섬유 병렬 광섬유.

시스코 QSFP-4SFP25G-CUxM

Cisco QSFP-100G - 4개의 SFP-25G 구리 직접 연결 브레이크아웃 케이블 (수치 2) 매우 짧은 링크에 적합하며 랙 내부 및 인접한 랙에 걸쳐 연결하는 비용 효율적인 방법을 제공합니다.. 이러한 브레이크아웃 케이블은 한쪽 끝은 Cisco 스위치의 100G QSFP 포트에 연결되고 다른 쪽 끝은 Cisco 스위치/서버의 4개 25G SFP 포트에 연결됩니다.. Cisco는 현재 x=1 길이의 패시브 케이블을 제공합니다., 2, 3 그리고 5 미터.

시스코 QSFP-100G-CWDM4-S

Cisco QSFP-100G-CWDM4-S 모듈은 최대 링크 길이를 지원합니다. 2 G.652 단일 모드 광섬유의 표준 쌍에 대한 km (SMF) 이중 LC 커넥터 포함. 그만큼 100 기가비트 이더넷 신호는 4개의 파장을 통해 전달됩니다.. 4개 파장의 다중화 및 역다중화는 장치 내에서 관리됩니다..

시스코 QSFP-100G-SM-SR

Cisco QSFP-100G-SM-SR QSFP 모듈은 최대 링크 길이를 지원합니다. 2 G.652 단일 모드 광섬유의 표준 쌍에 대한 킬로미터 (SMF) 이중 LC 커넥터 포함.

그만큼 100 기가비트 이더넷 신호는 4개의 파장을 통해 전달됩니다.. 4개 파장의 다중화 및 역다중화는 장치 내에서 관리됩니다.. 작동 온도 범위는 +10 최대 +60°C(광 링크 예산: 4.2 데시벨. 이 4.2데시벨 링크 버짓은 데이터 센터 환경의 링크에 있는 패치 패널의 손실을 지원하는 기능을 제공합니다.. QSFP‑100G‑SM-SR은 QSFP-100G-CWDM4-S와 상호 운용 가능합니다..

Cisco QSFP-100G-LR4-S= SFP 제품 애플리케이션
