Descrição
Huawei SCUN Control Board is main control card for Huawei MA5683T MA5680T with 4-port GE optical uplink port
Huawei SCUN Control Board Product Overview
Huawei SCUN Control Board is a super control unit board, which is the core of system control and service switching aggregation. The control board can also be used as the management control core of unified network management. Huawei SCUN delivers key management control information through the master-slave serial interface, the in-band GE/10GE channel, and the service board to complete the configuration, gerenciamento, and control of the entire product, e implementa protocolos de roteamento simples.

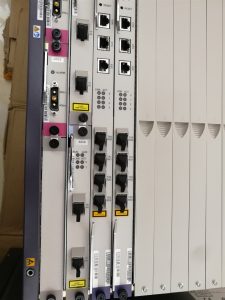

Huawei SCUN Control Board Product Pictures
Especificações do produto da placa de controle Huawei SCUN
| Modelo de placa | H801SCUN | H802SCUN |
| Serviços de acesso suportados | Acesso óptico | Acesso óptico |
| Placa de fivela | H801FLBA H801CKMC H801CKMD H801M2XA | H801FLBA H801CKMC H801CKMD H801M2XA (versão B) |
| Partilha de carga | √ (V800R011C00 e superior) | √（V800R011C00 e superior |
| Sincronização de éter | × | × |
| Leitura de temperatura e alarme de alta temperatura | √ | √ |
| 2G cartão CF integrado | × | × |
| Gerenciamento remoto de agregação de quadros escravos GE | √（V800R012C00e superior | √（V800R012C00 e superior |
| Porta de interface | 4 * GE | 4 * GE |
| Acesso ao quadro de negócios | 16 * GE/10GE | 16 * GE/10GE |
| Canal para a placa upstream | 2 GE/10GE por placa de uplink | 2 GE/10GE por placa de uplink |
| Canal para a placa de controle principal em espera | Dois 10GE, compartilhamento de carga com o standby H801SCUN (suportado por V800R011C00 e superior | Dois 10GE, compartilhamento de carga com o standby H801SCUN (suportado por V800R011C00 e superior |
Características do produto da placa de controle Huawei SCUN
- Unidade de gerenciamento de controle do sistema
- Comutação ativo/standby
- Existem porta serial de manutenção CON e porta de rede de manutenção ETH,
- Suporte para manutenção local e remota. Existe uma porta serial de monitoramento ambiental ESC,
- Apoie o acesso ao monitoramento ambiental
Huawei SCUN Control Board and other Control Boards
| Quadro | Serviço de acesso | Portas do painel | Placa filha | Sincronização Ethernet. | Cartão CF de 2GB integrado | Carregar compartilhamento |
| H801SCUB | Cobre | 4 GE | H801FLBA | Não | Não | Não |
| H801CKMC | ||||||
| H801CKMD | ||||||
| H801SCUF | Cobre Óptico | 4 GE | H801FLBA | Não | Não | Não |
| H801CKMC | ||||||
| H801CKMD | ||||||
| H801SCUL | Cobre Óptico | Nenhum | H801CKMC | Não | Não | Não |
| H801CKMD | ||||||
| H801SCUN | Cobre Óptico | 4 GE | H801FLBA | Não | Não | Sim, compatível com V800R011C00 ou versão posterior |
| H801CKMC | ||||||
| H801CKMD | ||||||
| H801M2XA | ||||||
| H802SCUN | Óptico | 4 GE | H801FLBA | Não | Não | Sim, compatível com V800R011C00 ou versão posterior |
| H801CKMC | ||||||
| H801CKMD | ||||||
| H801M2XA versão B | ||||||
| H801SCUK | Óptico | 4 GE | H801FLBA | Não | Não | Sim, compatível com V800R011C00 ou versões posteriores |
| H801CKMC | ||||||
| H801CKMD | ||||||
| H801M2XA versão B | ||||||
| H801SCUH | Óptico | 4GE/10GE | Não | Sim | Sim | Sim |
| H801SCUV | Óptico | 4GE/10GE | Não | Sim | Sim | Não |
Aplicações de produtos da placa de controle Huawei SCUN
